7.3.1. Силовые панели

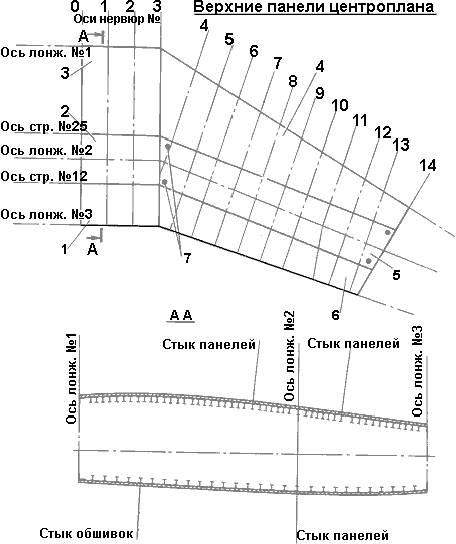

Верхние силовые панели центроплана состоят из пяти (1, 2, 3, 4, 6) технологических и одной (5) съемной панели. Нижние панели центроплана делятся на четыре технологические панели.

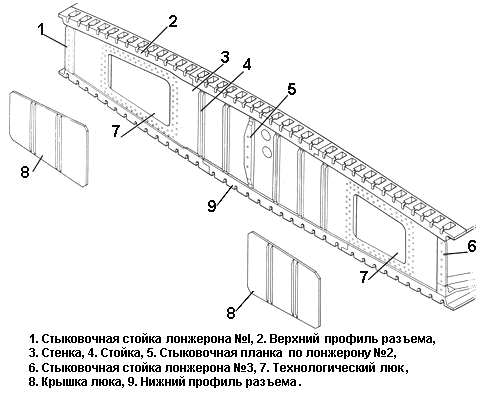

Верхние пояса бортовых нервюр 3 являются стыковочными профилями, к которым герметично крепятся стенки нервюр, обшивка фюзеляжа и на них же стыкуются верхние силовые панели центроплана (рис.7.05
).
На нервюре 14 с помощью специальных стыковочных профилей обеспечивается фланцевый стык ОЧК с центропланом (рис.7.06
).

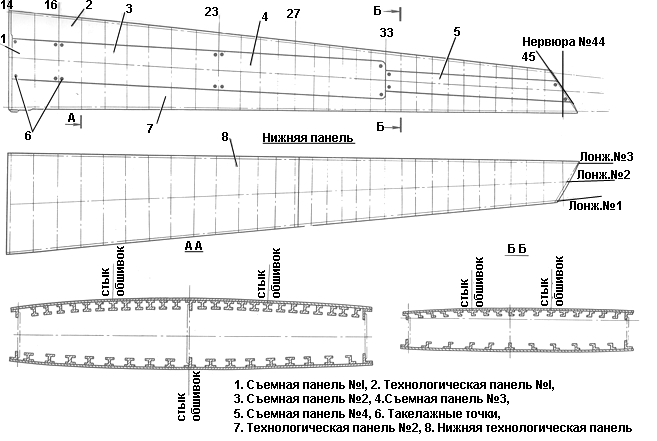

Верхние силовые панели ОЧК конструктивно состоят из двух (2, 7) технологических и четырех (1, 3, 4, 5) съемных панелей (рис.7.07 ). Нижняя панель ОЧК состоит из одной технологической панели 8.
Каждая силовая панель образована обшивкой переменной по размаху толщины и приклепанными к ней стрингерами. Поперечные стыки панелей выполняются с помощью стыковочных профилей по нервюрам. Продольные стыки обшивок расположены по стрингерам и поясам лонжеронов.

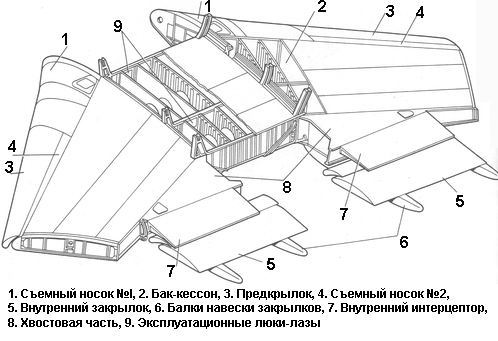

Съемные панели крыла предусмотрены для доступа внутрь баков-отсеков при нанесении третьего слоя герметика, а также при ремонте крыла. Первая съемная панель ОЧК, кроме того, служит для доступа к стыковым болтам по стенке второго лонжерона на 14 нервюре. Съемные панели герметичны и их крепление осуществляется болтами с резиновыми уплотнительными кольцами к герметичным колпачковым анкерным гайкам. На сопрягаемых поверхностях съемных панелей ставятся резиновые уплотнительные прокладки. Крепление съемных панелей к нервюрам выполняется через вкладыши.
Стрингеры технологических панелей крепятся к поясам нервюр через компенсаторы, что обеспечивает сборку крыла с базированием на обшивку (рис.7.08
,рис.7.09
, рис.7.10
, рис.7.11
, рис.7.12
).
