1.8. Стреловидные крылья
Стреловидность крыла используется для уменьшения волнового сопротивления на околозвуковых и сверхзвуковых скоростях полета.

Особенности силовой работы стреловидных крыльев при передаче нагрузок связаны с конструкцией их корневых частей, непосредственно прилегающих к фюзеляжу (участки 1-2-3). За пределами этих участков, в направлении к концам крыла, конструкция и силовая работа стреловидных крыльев практически не отличается от крыльев прямых.
Нервюры в стреловидных крыльях могут располагаться по потоку или перпендикулярно к одному из лонжеронов, к оси жесткости или просто к средней линии крыла. С точки зрения силовой работы крыла это безразлично. Расположение нервюр по потоку дает некоторые аэродинамические преимущества, но сильно усложняет их конструкцию, увеличивает массу за счет большей длины и снижает критические напряжения обшивки за счет увеличения длины диагонали элемента обшивки между нервюрами и стрингерами. Поэтому чаще нервюры располагают перпендикулярно к одному из лонжеронов. Различают стреловидные крылья с переломом осей продольных элементов по борту фюзеляжа (схемы а,б,ж) и с переломом в плоскости симметрии самолета, а также крылья без перелома осей силовых элементов - крылья с внутренней подкосной балкой (схема в).

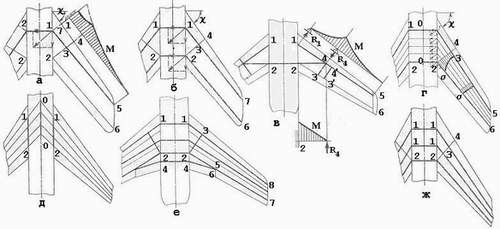

Особенность силовой работы корневой части стреловидного крыла выражается в следующем:

  1. при переломе осей продольных элементов у борта фюзеляжа необходимо устанавливать силовую нервюру-балку 1-2 (схема а,б,ж);
  2. для передачи крутящего момента необходима постановка силовой нервюры 2-4 (схема г);
  3. в корневой части крыла происходит перераспределение усилий из-за большой податливости переднего лонжерона и участка силовой панели в зоне этого лонжерона, в результате чего передний лонжерон и панель в его зоне разгружаются, а задний лонжерон и прилегающий участок силовой панели - догружаются (схема г);
  4. при переломе осей продольных элементов в плоскости симметрии самолета необходимо устанавливать силовую нервюру-стенку для восприятия сдвиговых потоков в этой плоскости от неуравновешенной составляющей изгибающих моментов левой и правой частей крыла;
  5. в схеме с внутренней подкосной балкой отпадает необходимость в бортовой усиленной нервюре 1-2 , а в точке 1 можно использовать шарнирный стыковой узел, что обеспечивает разгрузку лонжерона на участке 1-3 (схема в).
